Power Supply (PSU)

Power Supply bila diartikan ke dalam bahasa Indonesia berarti Sumber Daya. Sesuai dengan namanya perangkat ini berfungsi untuk menyuplai daya ke perangkat-perangkat yang ada didalam casing komputer.

Daya yang diambil dari luar (listrik) alternating current (AC) akan dikonversi menjadi direct current (DC) lalu kemudian disalurkan ke tiap komponen-komponen yang ada didalam casing komputer sesuai dengan jumlah tegangan yang dibutuhkan sehingga mampu bekerja normal.

Warna Kabel pada Power Supply

sumber: nesabamedia.com

Catatan:

1. Sense : Menyuplai daya +3.3 V dan juga memiliki arus rendah yang berperan sebagai remote sensing
2. Standby : Tegangan untuk standby sebesar +5 V (maksimal 10 mA)
3. Power Good : Signal kontrol yang dihasilkan dari power supply untuk memberitahukan komputer bahwa tegangan DC berfungsi sebagai mana mestinya
4. Power ON: Signal kontrol yang menarik hingga +5 V pada power supply.

Jenis-jenis Konektor pada Power Supply

1. Konektor ATX

Konektor jenis ini memiliki dua macam bentuk, ada yang berjumlah 20 pin dan ada juga 24 pin. Pada dasarnya keduanya memiliki fungsi yang sama yaitu sebagai sumber daya utama pada motherboard. Namun pada konektor 24 pin dilengkapi dengan tambahan 4 pin ATX 12V 2.0 guna menyediakan daya tambahan yang dibutuhkan oleh slot PCI Express.

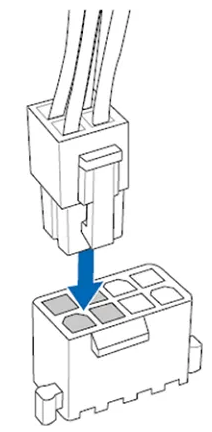

2. Konektor ATX 4/8 pin (Kabel Daya CPU)

Konektor jenis berfungsi untuk memberikan daya pada Processor CPU).

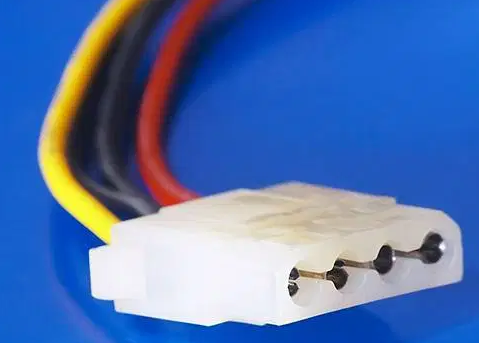

3. Molex Connector (Konektor Peripheral 4 pin)

Konektor molex berfungsi untuk memberikan daya pada perangkat yang ada didalam casing komputer seperti harddisk, CD/DVD ROM, kipas casing dan bahkan untuk beberapa jenis graphic card membutuhkan konektor jenis ini. Namun saat ini konektor molex telah banyak digantikan fungsinya oleh kabel PCI-E dan kabel SATA.

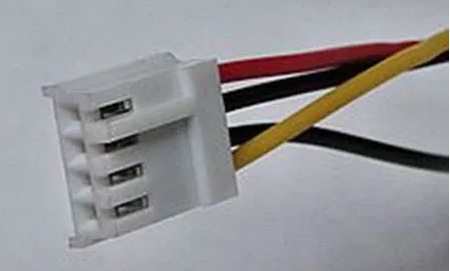

4. Mini Molex Connector (Konektor Floppy Disk)

Konektor Mini Molex ini berfungsi untuk memberikan daya pada Floppy Disk.

5. SATA Connector

Konektor SATA telah menggantikan peran dari konektor Molex, semua perangkat modern seperti CD/DVD ROM, Harddisk, dan SSD kini telah menggunakan konektor SATA untuk menyuplai daya.

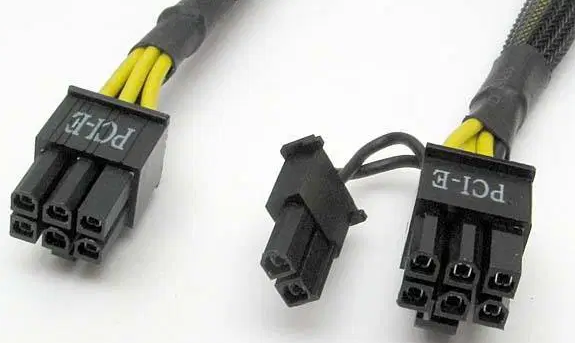

6. PCI-E Connector 6 Pin & 6+2 Pin

Konektor PCI-E merupakan konektor yang berfungsi untuk memberikan daya tambahan kepada perangkat seperti graphic card.
